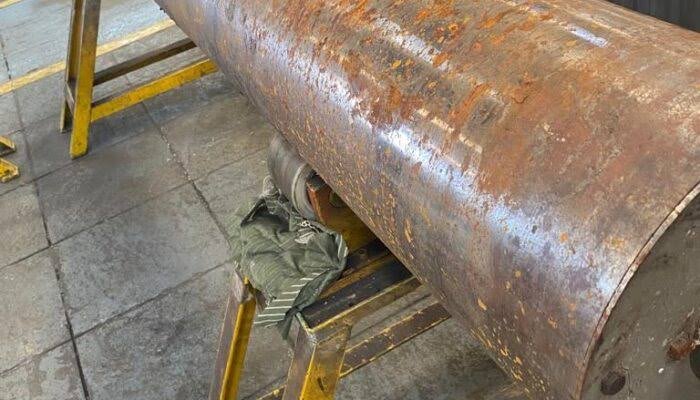

Evitar falhas por corrosão em equipamentos industriais exige uma leitura técnica que vai além da escolha de um aço inox conhecido. Na engenharia, a falha raramente acontece por um único fator isolado. Em muitos casos, ela surge da combinação entre ambiente agressivo, material subdimensionado, soldagem inadequada, frestas, contaminação superficial, temperatura, tensão mecânica e manutenção insuficiente.
Esse tipo de problema pode aparecer em tanques, tubulações, trocadores de calor, vasos de pressão, válvulas, flanges, bombas, reatores e equipamentos de processo. Quando a corrosão evolui sem controle, o impacto pode envolver vazamentos, perda de espessura, contaminação do produto, parada de planta, aumento de manutenção e até falha estrutural.
Por isso, a pergunta principal não deve ser apenas “qual aço inox usar?”, mas sim: qual material, acabamento e processo de fabricação são termodinamicamente compatíveis com o ambiente real de operação?
A Outokumpu, líder mundial em aços especiais , destaca que o comportamento à corrosão dos aços inoxidáveis é influenciado por fatores como ambiente químico, pH, temperatura, acabamento superficial, projeto do equipamento, método de fabricação, contaminação e manutenção. Ou seja, a resistência à corrosão não depende apenas da liga escolhida.
A corrosão começa quando o material deixa de estar compatível com o ambiente
O aço inoxidável depende da formação de uma película invisível, chamada de camada passiva, para resistir à corrosão. Essa barreira protege a superfície do contato direto com o ambiente, mas pode ser comprometida localmente por condições extremamente agressivas, danos mecânicos, contaminação por aço carbono, soldagem mal controlada ou alta concentração de cloretos (sais).
Segundo a Outokumpu, todas as formas de corrosão no aço inox estão relacionadas à perda total ou localizada dessa camada passiva.
Na prática industrial, isso significa que um material pode funcionar bem em um cenário e falhar em outro aparentemente parecido:
- Um tanque em contato com água tratada não tem a mesma exigência de um tanque com solução salina aquecida.
- Uma tubulação em ambiente seco não deve ser especificada da mesma forma que uma linha exposta a vapor, condensação ou cloretos.
Evitar falhas começa pela caracterização correta do ambiente. A engenharia precisa entender o fluido, concentração química, temperatura de pico, pH, presença de cloretos, regime de limpeza (CIP), pressão, possibilidade de estagnação e criticidade da operação.
Os principais tipos de falha por corrosão em equipamentos industriais
Em equipamentos industriais de aço inox, as falhas mais preocupantes costumam estar ligadas à corrosão localizada. A corrosão uniforme (perda geral de espessura) também pode ocorrer, especialmente em ácidos ou soluções alcalinas quentes, mas costuma ser mais previsível porque remove material de forma mais distribuída. Já a corrosão localizada pode evoluir em pontos discretos e comprometer o equipamento sem grande perda visual de material.
- Corrosão por Pites: Aparece como cavidades pontuais e profundas, geralmente associadas a cloretos e à ruptura da camada passiva.
- Corrosão em Frestas: Ocorre em regiões confinadas, como sob juntas de vedação, roscas de flanges, sobreposições de chapas ou áreas com depósitos de sujeira (onde o oxigênio não circula).
- Corrosão Sob Tensão (CST): Combina um ambiente corrosivo quente com tensão mecânica (incluindo tensões residuais deixadas pela calandragem ou soldagem). Causa trincas que parecem teias de aranha no interior do metal.
A Outokumpu aponta que pites e frestas são intimamente associados a meios contendo haletos (cloretos), e que a temperatura elevada, o baixo pH e a presença de oxidantes são o “combustível” para esses ataques.
Tabela comparativa de materiais para ambientes corrosivos
A tabela abaixo ajuda a comparar ligas que podem ser consideradas em equipamentos industriais sujeitos à corrosão severa.
| Tipo | Carbono (C) | Manganês (Mn) | Cromo (Cr) | Níquel (Ni) | Molibdênio (Mo) | Nitrogênio (N) | Cobre (Cu) |
| 316L | 0,015 | 1,00 | 17,00 | 12,00 | 2,50 | 0,05 | — |
| 317L | 0,015 | 1,00 | 19,00 | 13,00 | 3,50 | 0,05 | — |
| 2205 | 0,015 | 1,00 | 22,50 | 5,50 | 3,25 | 0,17 | — |
| 2507 | 0,015 | 0,60 | 25,00 | 7,00 | 4,00 | 0,28 | 0,25 |
| 254SMO | 0,010 | 0,50 | 20,00 | 18,00 | 6,25 | 0,20 | 0,75 |
A leitura desta tabela comprova que a escolha do material é pura química. Elementos como cromo, molibdênio e nitrogênio formam o escudo primário. A Outokumpu destaca que o aumento e a adição balanceada desses três elementos elevam drasticamente a resistência da chapa contra a corrosão localizada.
Escolher a liga certa é o primeiro filtro, não a solução completa
A seleção correta da liga é fundamental, mas não resolve sozinha todos os riscos:
- O 316L atende bem a aplicações moderadas, mas torna-se vulnerável em ambientes quentes com cloretos.
- O 317L entra na análise quando se precisa de mais molibdênio para barrar ataques químicos orgânicos.
- O Duplex 2205 é a escolha ideal quando a aplicação exige resistir à corrosão e suportar alta carga mecânica e pressão.
- Materiais como Super Duplex 2507 e 254 SMO são imperativos para cenários extremos (offshore e alta acidez).
Não existe uma liga universal. A decisão precisa equilibrar ambiente, pressão, soldagem, geometria, manutenção e, principalmente, o Custo Total de Propriedade (TCO) ao longo do ciclo de vida da planta.
PREN e testes normatizados (ASTM G48) na decisão
Em ambientes com risco de pites, o PREN (Pitting Resistance Equivalent Number) é usado como referência rápida entre ligas, considerando os teores de Cromo, Molibdênio e Nitrogênio. Porém, a Outokumpu reforça que esse índice oferece apenas uma indicação teórica e não informa o comportamento do material em ambientes reais e fabricados.
Em aplicações críticas, a decisão deve ser apoiada por ensaios. A norma ASTM G48, por exemplo, descreve métodos laboratoriais para definir a Temperatura Crítica de Pite (CPT) em cloreto férrico. Os testes aceleram a iniciação da corrosão e provam que a preparação superficial (rugosidade) muda completamente o resultado de campo. Testes são ferramentas valiosas, mas não substituem o controle de qualidade na fabricação.
Soldagem, fabricação e contaminação definem o sucesso
Muitas falhas não começam porque a liga estava errada, mas porque a caldeiraria criou vulnerabilidades. Cordões de solda sem purga, carepa de óxido (escurecimento térmico), frestas construtivas e cantos mortos destroem a camada passiva.
O Risco da Contaminação Superficial: Na indústria, o inox costuma ser contaminado antes de operar. O uso de lixadeiras, escovas ou discos de corte que foram usados em aço carbono impregna “ferro livre” no inox. A Outokumpu adverte que partículas de aço carbono causam ferrugem imediata e deterioram a passivação. Para evitar isso, exige-se o isolamento da área fabril e a aplicação da limpeza e passivação química rigorosa conforme a norma ASTM A380/A967.
O projeto geométrico do equipamento e a CUI
A geometria do tanque ou tubulação dita a sua sobrevivência. Em trocadores de calor ou vasos, frestas em flanges e roscas retêm fluidos estagnados.
Outro grande vilão da indústria é a CUI (Corrosão Sob Isolamento Térmico). Tubulações isoladas que sofrem infiltração de água da chuva concentram cloretos e umidade diretamente na parede externa do tubo quente de inox. Esse ambiente gera Corrosão Sob Tensão (CST) e rompe tubulações inteiras de forma invisível sob a manta térmica. Evitar falhas envolve projetar para inspeção visual fácil, garantir drenagem de fundo (evitar acúmulo) e selar perfeitamente os isolamentos.
O erro de tratar corrosão como problema de manutenção
Uma falha por corrosão geralmente “estoura” no colo da equipe de manutenção, mas ela nasce na engenharia de especificação.
Quando o equipamento tem frestas crônicas, soldas mal passivadas ou uma liga subdimensionada para economizar na compra inicial, a manutenção passa a enxugar gelo. Ela pode aplicar paliativos, mas não consegue corrigir uma falha genética do projeto.
Evitar falhas exige o alinhamento total entre engenharia, suprimentos e fabricação. O comprador técnico precisa ter a clareza de que o menor preço no quilo da chapa muitas vezes resulta no maior custo de paradas de planta da história da empresa.
Conte com a experiência da Megaligas
A Megaligas atua há décadas fornecendo soluções em ligas metálicas e aço inox especial de alta performance para aplicações industriais exigentes. Com estoque à pronta entrega e parceria com fabricantes reconhecidos mundialmente, como a Outokumpu, garantimos agilidade, qualidade e segurança em cada fornecimento.
Mais do que entregar o material, a Megaligas entende o contexto do seu projeto e ajuda você a escolher a melhor solução para cada necessidade.
Se você busca desempenho, confiabilidade e suporte técnico na escolha do material ideal para sua aplicação, entre em contato com quem realmente entende do assunto.
FAQ
Como evitar corrosão em equipamentos industriais?
A prevenção efetiva exige três pilares:
1) Especificar uma liga termodinamicamente compatível com o fluido, temperatura e cloretos;
2) Garantir um projeto geométrico livre de frestas e zonas de estagnação;
3) Executar uma fabricação rigorosa, com soldagem controlada, descontaminação de aço carbono e passivação química adequada.
Qual aço inox usar em ambientes corrosivos?
Depende exclusivamente da agressividade do meio. O 316L atende ambientes moderados e sanitários. Se houver maior concentração de cloretos, picos de temperatura e alta pressão, a engenharia deve saltar para aços de alta liga, como o 317L, Duplex 2205, Super Duplex 2507, 254 SMO ou ligas de níquel.
A corrosão pode acontecer mesmo em aço inox?
Sim. O aço inox resiste à corrosão graças a uma película protetora invisível (camada passiva). Se o ambiente for agressivo além do limite da liga (como alta concentração de sais quentes), ou se a peça for arranhada por ferramentas de aço carbono comum e mal soldada, essa película se rompe e o equipamento oxidará rapidamente.
