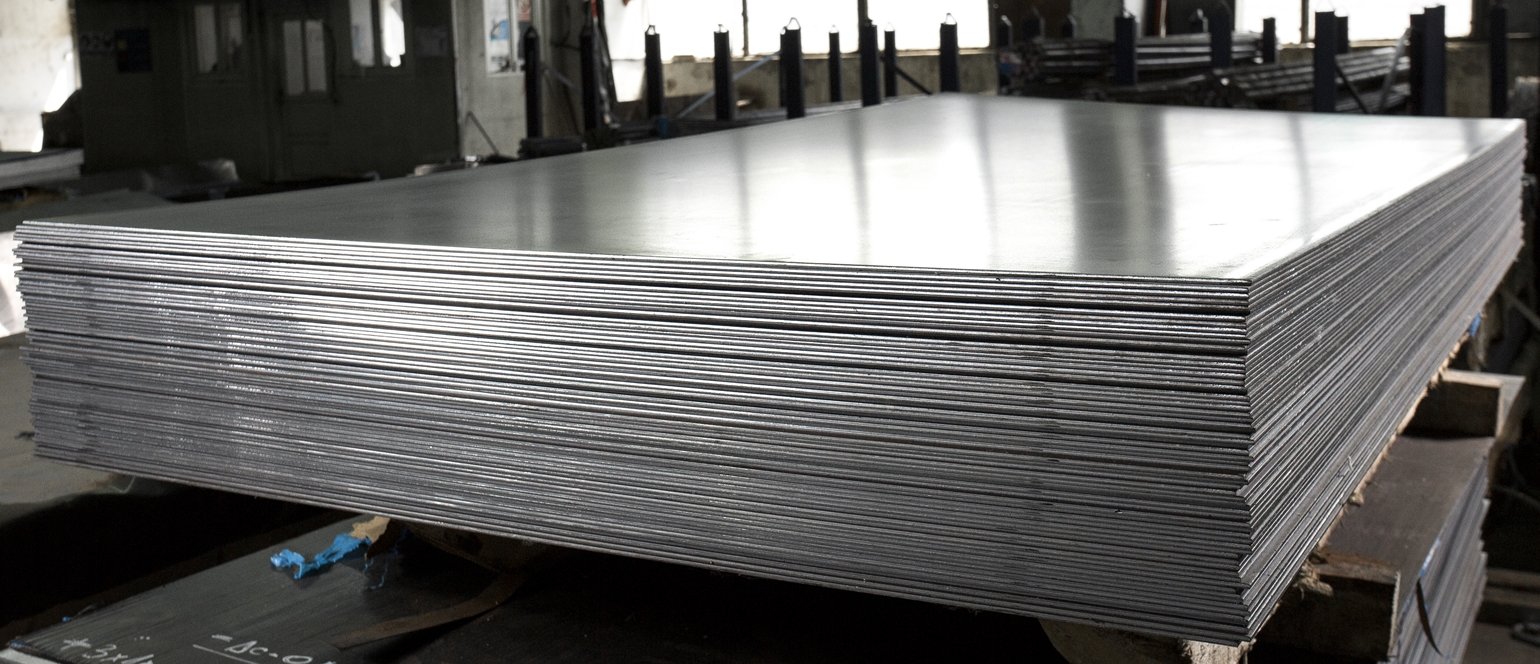

As chapas de aço inox na caldeiraria são utilizadas na fabricação de equipamentos industriais que precisam combinar resistência à corrosão, boa conformabilidade, soldabilidade, estabilidade estrutural e durabilidade em ambientes de operação exigentes.
Em projetos de engenharia, essas chapas podem ser aplicadas em tanques, vasos de pressão, reatores, trocadores de calor, estruturas industriais, revestimentos (cladding) , dutos, sistemas de exaustão, componentes de processo e equipamentos expostos a agentes químicos, umidade, temperatura ou pressão.
Mas a escolha da chapa correta não deve partir apenas do preço ou da disponibilidade. Na caldeiraria, a liga precisa ser termodinamicamente compatível com o ambiente de operação e com o processo de fabricação.
A norma ASTM A240/A240M, por exemplo, trata rigorosamente de chapas, folhas e tiras de aço inoxidável para vasos de pressão e aplicações gerais, reforçando a relação indissociável entre a especificação da usina e a segurança no uso industrial.
Por que as chapas de aço inox são tão usadas na caldeiraria?
As chapas de aço inox são muito presentes na caldeiraria pesada porque permitem fabricar equipamentos industriais com excepcional resistência à degradação, garantindo uma vida útil inatingível para materiais convencionais (como o aço carbono).
Na prática fabril, elas podem ser cortadas a plasma ou laser,, dobradas, calandradas, soldadas e montadas conforme a necessidade do projeto. O ponto central é que cada aplicação exige uma leitura técnica diferente.
Uma chapa usada na base de um tanque de armazenamento químico não necessariamente será a mesma indicada para o teto (onde há condensação de gases agressivos), para um sistema de exaustão em alta temperatura ou para um equipamento exposto diretamente a cloretos.
O que avaliar antes de especificar chapas de aço inox
Na engenharia, a especificação de chapas de aço inox para caldeiraria deve considerar tanto o desempenho em serviço (em campo) quanto o comportamento do material durante a fabricação (na oficina).
Antes de escolher a liga, é importante avaliar:
- Tipo de fluido ou agente em contato com o equipamento;
- Presença e concentração de cloretos (sais);
- pH do ambiente (nível de acidez ou alcalinidade);
- Temperatura de operação (picos de calor);
- Pressão nominal de trabalho;
- Necessidade e complexidade da soldagem;
- Nível de severidade na dobra, corte ou calandragem;
- Acabamento superficial exigido (rugosidade);
- Frequência e agressividade da limpeza química (CIP);
- Risco de corrosão localizada (pites ou frestas);
- Vida útil esperada (Retorno sobre o Investimento – ROI);
- Criticidade da operação em caso de falha ou vazamento.
Segundo a Outokumpu, referência mundial em aço inoxidável, a resistência à corrosão do aço inoxidável não depende apenas da liga, mas também de fatores como ambiente químico, pH, temperatura, acabamento superficial, projeto do equipamento, fabricação, contaminação e manutenção.
Isso é especialmente importante na caldeiraria, porque detalhes de fabricação podem alterar o desempenho real do material em campo.
Tabela comparativa de materiais para caldeiraria
A tabela abaixo ajuda a comparar as principais ligas que aparecem nos projetos de caldeiraria, principalmente quando a aplicação envolve risco de corrosão ou altíssima exigência mecânica.
| Tipo | Carbono (C) | Manganês (Mn) | Cromo (Cr) | Níquel (Ni) | Molibdênio (Mo) | Nitrogênio (N) | Cobre (Cu) |
| 316L | 0,015 | 1,00 | 17,00 | 12,00 | 2,50 | 0,05 | — |
| 317L | 0,015 | 1,00 | 19,00 | 13,00 | 3,50 | 0,05 | — |
| 2205 | 0,015 | 1,00 | 22,50 | 5,50 | 3,25 | 0,17 | — |
| 2507 | 0,015 | 0,60 | 25,00 | 7,00 | 4,00 | 0,28 | 0,25 |
| 254SMO | 0,010 | 0,50 | 20,00 | 18,00 | 6,25 | 0,20 | 0,75 |
Essa comparação é útil porque mostra como pequenas diferenças de composição podem influenciar a seleção da chapa. Elementos como cromo, molibdênio e nitrogênio são especialmente relevantes quando a aplicação envolve risco de corrosão localizada, presença de cloretos ou ambientes mais agressivos.
A Outokumpu cita o PRE/PREN (Pitting Resistance Equivalent Number) como um critério usado para comparar a resistência à corrosão por pites entre diferentes aços inoxidáveis, considerando principalmente a influência de elementos como cromo, molibdênio e nitrogênio.
Principais aplicações das chapas de aço inox na caldeiraria
As chapas de aço inox na caldeiraria podem ser usadas em diferentes tipos de equipamentos industriais. O mais importante é entender que a aplicação define a liga.
Em tanques industriais, por exemplo, a chapa precisa resistir ao fluido armazenado, aos procedimentos de limpeza agressivos e à corrosão nas áreas soldadas. Em vasos de pressão, além da resistência química, entram fatores críticos como a espessura estrutural (calculada por normas rígidas como o Código ASME), temperatura máxima e comportamento sob fadiga. Em trocadores de calor, a seleção exige conciliar a diferença térmica entre os fluidos e a prevenção contra incrustações.
Também é mandatório o uso de chapas inox de alta performance em:
- Reatores e centrífugas na indústria química;
- Equipamentos sanitários alimentícios e farmacêuticos;
- Dutos e sistemas de exaustão de gases;
- Revestimentos internos de proteção estrutural;
- Digestores e caldeiras de papel e celulose;
- Sistemas marítimos, umbilicais e offshore;
- Plantas de tratamento de água e dessalinização por osmose reversa.
A importância da soldagem em chapas de aço inox
A soldagem é um dos pontos mais críticos no uso de chapas de aço inox para caldeiraria. Mesmo que a chapa comprada seja de excelente qualidade, uma junta soldada mal executada altera a microestrutura do metal, gerando a ZAC (Zona Afetada pelo Calor), o que reduz a resistência mecânica e cria pontos vulneráveis à oxidação.
Por isso, em projetos de caldeiraria, é vital garantir o rigor em:
- Qualificação do procedimento de soldagem (EPS) e do soldador;
- Escolha do consumível (arame/eletrodo) compatível (ou sobreligado);
- Controle rígido do aporte térmico (para evitar empenamento e perda de cromo);
- Limpeza e uso de ferramentas exclusivas para inox (para evitar contaminação por aço carbono);
- Proteção gasosa na raiz da solda (purga de gás);
- Decapagem e passivação criteriosa da região soldada para restaurar a camada passiva.
Cuidados na dobra, corte e conformação
Processos como dobra em prensa dobradeira, corte (plasma/laser) e calandragem exigem que o engenheiro compreenda a física da chapa. A depender da liga e da geometria, o material apresenta comportamentos distintos na oficina:
- Efeito Mola (Springback): Aços de alta resistência, como o Duplex 2205, possuem limite de escoamento altíssimo. Durante a dobra ou calandragem, eles sofrem um retorno elástico muito maior que os austeníticos comuns, exigindo que o caldeireiro aplique mais força e “passe do ângulo” para obter a medida final.
- Direção de Laminação: Dobras severas nunca devem ser feitas paralelas ao sentido em que a chapa foi laminada na usina, sob o risco de gerar microtrincas nas fibras do material.
- Encruamento: Ligas austeníticas endurecem rapidamente quando deformadas a frio, exigindo equipamentos mais robustos.
A melhor liga para a operação química nem sempre é a mais dócil de se fabricar. A engenharia precisa equilibrar o custo operacional da fabricação com a durabilidade exigida pelo projeto.
Quando usar chapas austeníticas
As chapas de aço inox austenítico (Série 300) dominam a caldeiraria mundial porque combinam excelente resistência à corrosão, excepcional soldabilidade e enorme facilidade de conformação a frio.
Materiais de baixo carbono, como 316L e 317L, são ideais para equipamentos soldados que operarão em ambientes úmidos e com presença de cloretos. Já as ligas estabilizadas com titânio, como o 321 e 321H, entram em cena quando o equipamento trabalhará suportando calores extremos (acima de 400°C), como em fornos e dutos de exaustão, onde o 304 e o 316 sofreriam degradação.
Quando considerar Duplex 2205
O Duplex 2205 deve ser convocado quando a chapa precisa combinar resistência mecânica formidável com uma verdadeira “blindagem” contra a corrosão localizada.
Essa liga possui uma microestrutura bifásica (ferrítico-austenítica) enriquecida com cromo, molibdênio e nitrogênio, garantindo imunidade à Corrosão Sob Tensão (CST) — um tipo de trinca comum em tanques quentes e salinos. Na caldeiraria de alta pressão, usar o Duplex 2205 permite projetar vasos mais leves, com paredes mais finas, reduzindo o custo final do projeto sem sacrificar a segurança.
Quando considerar Super Duplex 2507 e 254 SMO
Em ambientes extremos, a engenharia precisa recorrer ao topo da pirâmide. Projetos com altíssima concentração de cloretos, bombas de água do mar, plataformas de petróleo, extração offshore e indústrias químicas que processam ácidos puros não podem falhar.
Nesses cenários hostis, o Super Duplex 2507 e o super austenítico 254 SMO são imperativos. Com teores altíssimos de molibdênio e nitrogênio, eles entregam índices de PREN elevadíssimos, suportando ataques químicos que destruiriam uma chapa 316L em semanas.
Quando as chapas ferríticas e martensíticas fazem sentido
Nem toda chapa de aço inox usada na caldeiraria precisa ser austenítica, duplex ou super duplex. As chapas ferríticas (como o 410S) são perfeitas para aplicações de menor severidade corrosiva, como bandejas de refino e torres de destilação, onde o projeto exige excelente custo-benefício, estabilidade térmica e resistência estrutural.
Já as chapas martensíticas (como o 410) brilham quando o foco é resistência mecânica, dureza e desgaste extremo. Elas são mandatórias em componentes internos sujeitos a alto atrito. Contudo, o engenheiro de projetos sabe que essas famílias sacrificam parte da sua resistência à corrosão em troca dessa estabilidade e força física.
Como escolher chapas de aço inox para caldeiraria (resumo técnico)
O mais importante é evitar a “escolha genérica” ou focada apenas no preço inicial. A chapa ideal é aquela termodinamicamente projetada para o seu equipamento:
- Para ambientes moderados e facilidade de calandragem: Aços austeníticos convencionais (304L/316L).
- Para maior severidade química e ácidos orgânicos: Inox 317L.
- Para soldagem de equipamentos submetidos a altas temperaturas: Inox 321 e 321H.
- Para resistência mecânica e redução de espessura de chapa (pressão): Duplex 2205.
- Para plataformas offshore e ambientes salinos extremos: Super Duplex 2507.
- Para blindagem total contra ácidos agressivos (ex: ácido sulfúrico): 254 SMO e Ligas de Níquel.
Conte com a experiência da Megaligas
A Megaligas atua há décadas fornecendo soluções em ligas metálicas e aço inox especial de alta performance para aplicações industriais exigentes. Com estoque à pronta entrega e parceria com fabricantes reconhecidos mundialmente, como a Outokumpu, garantimos agilidade, qualidade e segurança em cada fornecimento.
Mais do que entregar o material, a Megaligas entende o contexto do seu projeto e ajuda você a escolher a melhor solução para cada necessidade.
Se você busca desempenho, confiabilidade e suporte técnico na escolha do material ideal para sua aplicação, entre em contato com quem realmente entende do assunto.
FAQ
Quais chapas de aço inox são mais usadas na caldeiraria?
Aços austeníticos de baixo carbono (como 304L e 316L) são a base da caldeiraria pela excelente soldabilidade, ductilidade e facilidade de calandragem. No entanto, para caldeiraria pesada sujeita a alta pressão e ataques corrosivos severos, os aços Duplex e Super Austeníticos têm dominado os projetos de alto desempenho.
Quando usar Duplex 2205 em chapas para caldeiraria?
O Duplex 2205 é especificado quando o equipamento (como um vaso de pressão) exige o dobro da resistência mecânica dos aços comuns combinada com resistência à corrosão sob tensão. Isso permite a fabricação de equipamentos com chapas mais finas e leves, essenciais em ambientes com cloretos, água salina e indústrias químicas.
A espessura da chapa define a resistência à corrosão?
Não. A espessura da chapa garante a resistência mecânica e estrutural do tanque contra pressões e forças físicas. A resistência à corrosão é definida exclusivamente pela composição química da liga (teores de cromo, molibdênio e nitrogênio), pelo acabamento superficial, qualidade da soldagem, passivação e ambiente de operação.
