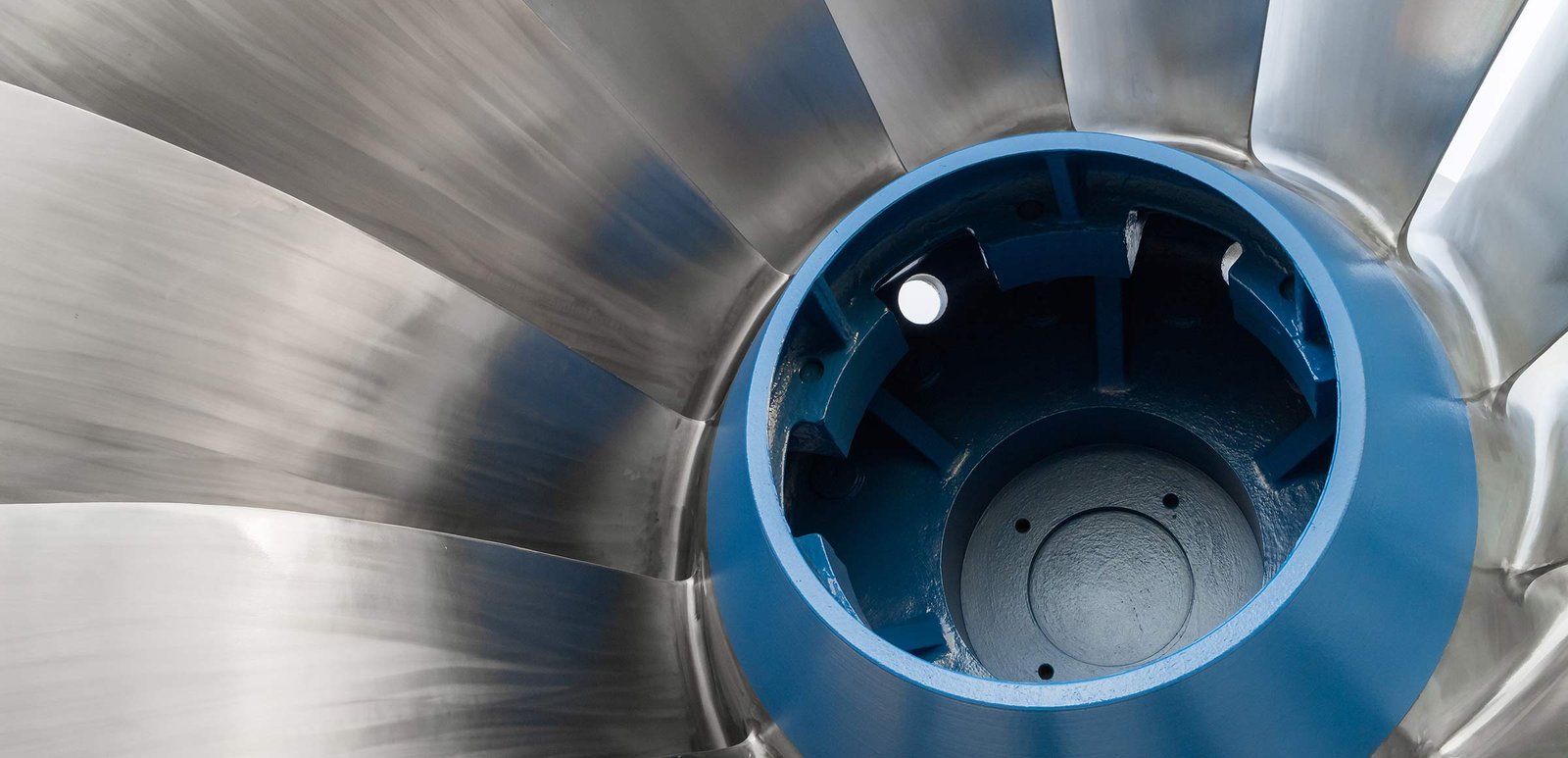

Uma pá de turbina hidráulica pode continuar operando provisoriamente mesmo após o surgimento das primeiras crateras de erosão. No entanto, a falha por cavitação raramente se estabiliza. Microcavidades alteram a rugosidade, perturbam a camada limite do escoamento e geram turbulências secundárias que aceleram a perda de massa. Especificar o aço inox para turbinas exige tratar o material, a mecânica dos fluidos e as paradas de manutenção como partes indissociáveis do mesmo sistema.
A determinação de aços inoxidáveis especiais para componentes sujeitos à alta energia hidráulica não se resume à escolha por “dureza nominal”. A engenharia precisa parametrizar os gradientes de pressão, a velocidade do fluxo, a carga de sedimentos, as restrições à fadiga e o controle absoluto da fabricação. Ligas subdimensionadas para o estresse ou superdimensionadas sem a tenacidade correspondente comprometem irreversivelmente os rotores e elevam o custo operacional (Opex).
A termodinâmica do colapso e o dano por cavitação
A cavitação hidrodinâmica ocorre quando a aceleração do fluxo derruba a pressão local do fluido a níveis inferiores à sua pressão de vapor, formando cavidades de gás e vapor. Ao serem arrastadas para regiões de recuperação de pressão, essas bolhas colapsam de forma violenta.
Próximo à superfície metálica, o colapso é assimétrico, gerando microjatos de alta velocidade e ondas de choque que atingem repetidamente a estrutura. O dano agudo é caracterizado por deformação plástica concentrada e fadiga superficial, mas raramente atua de forma isolada: a cavitação trabalha em sinergia com a corrosão, a erosão por sedimentos, as cargas de fadiga macroscópicas e os defeitos preexistentes de fabricação.
A perda de material é o indício de falhas hidrodinâmicas e estruturais
As primeiras marcas limitam-se à deformação localizada. Com a repetição dos impactos, surgem microtrincas, pites e o desprendimento de partículas metálicas. A erosão modifica o perfil hidráulico, o que pode reduzir o rendimento da máquina e induzir vibrações no eixo principal.
A avaliação da severidade dessa perda de massa é normatizada internacionalmente. A engenharia baseia-se na norma IEC 60609-1 para avaliar e definir limites de pites de cavitação em turbinas de reação, bombas de acumulação e turbinas-bomba. Para turbinas de ação (como as Pelton), utiliza-se a IEC 60609-2. Ambas as normas relacionam o dano aceitável a condições controladas de operação, reforçando que o mapeamento rigoroso do ativo é inegociável.
O erro estrutural de focar exclusivamente na dureza
A resistência a impactos concentrados exige mais do que um índice elevado de dureza. Superfícies muito duras tendem a restringir as deformações iniciais; contudo, sob o impacto repetido da cavitação, a ausência de tenacidade e ductilidade favorece a propagação das microtrincas e o lascamento do material.
A escolha técnica exige o equilíbrio prático: a dureza dificulta a iniciação do dano superficial, enquanto a tenacidade (a capacidade de absorver energia sob impacto, aferida por ensaios como o Charpy) colabora para acomodar tensões e resistir à propagação da falha antes da fratura.
Areia e salinidade convertem a cavitação em erosão-corrosão combinada
O fluxo ideal é uma premissa teórica. A água de captação real contém variações de pH, cloretos, oxigênio e contaminantes sólidos (como areia e silte). A inspeção precisa distinguir as crateras típicas do colapso de bolhas dos sulcos direcionais deixados pela erosão por partículas duras. Em meios agressivos, o dano mecânico remove a película passiva do aço inox, deixando a matriz exposta à corrosão localizada, o que acelera drasticamente a perda de espessura.
A seleção metalúrgica: Aços Inoxidáveis Martensíticos
A escolha estrutural para rotores e componentes críticos recai frequentemente na família martensítica. A tabela abaixo orienta a triagem:
| Família ou Liga (Designação) | Foco de Aplicação na Engenharia | Variáveis Críticas de Controle |
| Aço Inox 410 (UNS S41000) | Bombas, válvulas e palhetas submetidas a estresse mecânico. | Exige tratamento térmico para evitar fragilização mecânica e possui limite moderado contra corrosão. |
| Aço Inox 415 (UNS S41500) | Turbinas hidrelétricas, rotores de bombas e compressores. Aço martensítico de baixo carbono (13Cr-4Ni). | A condição metalúrgica exige rigor na têmpera e revenimento. Soldabilidade requer controle restrito do ciclo térmico. |
| Duplex e Super Duplex | Sistemas operando na presença extrema de cloretos e impacto fluídico contínuo. | A resistência à cavitação varia. Especificação é voltada para corrosão localizada como fator dominante de falha. |
O balanço do Grau 415 (13Cr-4Ni) versus matrizes fundidas
Ao especificar ligas martensíticas de baixo carbono ligadas a Níquel e Molibdênio, como o sistema 13Cr-4Ni, a engenharia deve distinguir a forma do produto. O aço 415 (UNS S41500) designa o material laminado/forjado, enquanto componentes fundidos da mesma base química recebem a designação CA6NM, e forjados espessos adotam F6NM.
Diferente dos aços Duplex cujo desempenho depende de um controle de fases bifásico (aproximadamente 50% de austenita e 50% de ferrita), as ligas martensíticas 13Cr-4Ni dependem de tratamentos de austenitização (têmpera) seguidos de revenimento. É essa rota térmica que determina a microestrutura martensítica temperada (com eventual controle de austenita retida) responsável pela sua tenacidade aprimorada frente à cavitação.
Ensaios balizam, mas não extrapolam a vida útil em campo
Para comparar a resiliência dos aços à cavitação, o setor utiliza a norma ASTM G32 (método vibratório com transdutor ultrassônico). Contudo, esse ensaio é uma ferramenta estritamente comparativa em laboratório.
Os resultados em taxa de perda de massa (mg/h) ajudam na seleção prévia de ligas, mas não devem ser usados para extrapolar de forma linear a vida útil do rotor real. A turbina em campo enfrenta complexidades que o equipamento vibratório não reproduz: campos de pressão assimétricos, erosão paralela por sedimentos, fadiga de alto ciclo e a química do próprio fluido.
A fabricação e o acabamento definem a segurança do perfil hidráulico
Mesmo a liga martensítica perfeitamente dimensionada sucumbe rapidamente se a fabricação inserir defeitos no componente. Ondulações residuais, mordeduras de solda, poros ou transições bruscas perturbam a hidrodinâmica local, criando novos pontos de queda de pressão e iniciando novas frentes de cavitação.
Durante os reparos por soldagem, a Zona Afetada pelo Calor (ZAC) sofre transformações que podem gerar tensões residuais críticas. A recuperação do perfil da pá demanda procedimentos qualificados de soldagem (EPS), controle interpasses e polimento mecânico coerente com a rugosidade original do projeto hidráulico.
Mapeamento de dados para a cotação técnica
O embasamento técnico protege a emissão de ordens de compra contra materiais sem rastreabilidade. Solicitações de engenharia exigem a parametrização dos dados reais:
- Tipo de turbina (Reação ou Ação) e função estrutural da peça;
- Faixa operacional: vazão, altura de queda, rotação e pressão;
- Química da água: teor de cloretos, pH, oxigenação e presença de sedimentos abrasivos;
- Histórico da falha: registros visuais do dano (distinguindo sulcos por abrasão e crateras por cavitação);
- Requisitos de projeto: propriedades mecânicas, condição de tratamento térmico, procedimentos de solda e certificação da chapa (EN 10204 3.1).
A Megaligas fornece chapas, barras e ligas para caldeiraria e usinagem de componentes sujeitos a desgaste extremo. O portfólio abrange aços inoxidáveis Martensíticos e Super Martensíticos (410, 415), ideais para o balanço de tenacidade em sistemas hidráulicos, além de matrizes Duplex e Ligas de Níquel. Dimensione seu ativo utilizando componentes rastreados para garantir a disponibilidade da operação.
FAQ
O que gera o fenômeno da cavitação em turbinas e equipamentos hidráulicos?
A cavitação é deflagrada quando a pressão estática local do escoamento cai abaixo da pressão de vapor do líquido (seja no extradorso da pá, no tubo de sucção, em distribuidores ou válvulas), formando bolhas gasosas. Quando o fluxo avança para regiões de recuperação de pressão, essas bolhas colapsam violentamente, gerando microjatos e ondas de choque que atingem a estrutura do equipamento repetidas vezes.
Como identificar o dano no aço inox provocado pela cavitação?
Os danos se caracterizam pela formação inicial de deformações plásticas localizadas, que evoluem para um aspecto de textura “esponjosa”, favos ou pites concêntricos. Porém, a confirmação técnica exige separar a cavitação de outros fenômenos atuantes: sulcos direcionais indicam erosão por sedimentos (areia), enquanto falhas escalonadas podem apontar fadiga mecânica. A cavitação atua invariavelmente em conjunto com esses mecanismos, não operando de forma pura sobre o metal.
O ensaio de cavitação garante a vida útil da chapa em operação real?
Não. Normas de laboratório, como a ASTM G32, são fundamentais para classificar e comparar empiricamente a resistência entre duas ou mais ligas submetidas ao mesmo esforço oscilatório padronizado. No entanto, elas não preveem a vida útil da turbina porque não reproduzem o arranjo geométrico tridimensional, a turbulência macroscópica, os picos de pressão transientes ou a carga de sedimentos da captação real.
Qual a relação correta entre dureza e tenacidade no aço inox sob impacto?
O dimensionamento seguro exige compromisso. A dureza dificulta o início das primeiras deformações mecânicas na superfície. Entretanto, sob a carga repetida de impactos do colapso de bolhas, a tenacidade que mensura a capacidade da microestrutura de absorver a energia do impacto sem fraturar atua limitando a propagação de microtrincas, evitando o lascamento estrutural severo. Ligas demasiadamente duras e sem tenacidade sofrem fratura frágil rapidamente nesse ambiente.
